| 新工业反应系统设计理念，装置各单元采用柔性缓冲法兰盘链接方式，可有效避免在设备操作运行过程中破碎风险，采用卧式冷凝器，一体式蒸馏回流切换阀，低位蒸馏接液槽，高位储液滴液槽等特色设计，有效降低设备的总体高度，保证设备的运行稳定。 * 标配爆破片（0.5bar），可在微正压下工作 * 可定制满足GMP标准的反应釜套装，可在通风柜内使用 * 可选配带温度传感器的底阀，气动开口底阀 * 50L体积规格的釜体开口直径为DN300和DN400 * KC1反应釜套装不包含夹套进出口调节阀，KC2反应釜套装包含夹套进出口调节阀 * 可选配 AR1.8 全自动化学反应控制系统 * 博美玻璃（北京）提供从设计制造到应用开发的交钥匙工程 |
 |
应用范围广 标准化学反应系统被广泛应用于石油、化工、制药，食品等领域 |
|
| 夹套反应釜 釜体容积可从10L至100L选择，其中50L釜体有三种高径比可供选择，带底部下放料阀和恒温夹套。超低温应用需求，也可以选择带真空夹套的釜体 |
|||
 |
反应釜釜盖 根据不同的釜体法兰，可选择DN300，DN400和DN450的法兰开口釜盖，硼硅玻璃材质 |
搅拌马达 根据不同的样品量，粘度粘度范围，搅拌速度需求，可选择分体式直流搅拌马达，可以选配交流马达。密封超低静音, 转速稳定, 内置自动过载保护, 保证在不同体系可靠的搅拌性能。 |
|
| 卧式盘管式冷凝器 标准套装配备冷凝器，换热面积大，卧式盘管冷凝器 |
压力爆破片 整个反应系统的设计可承受 0.5 bar 的轻微正压。 当压力超过时，爆破片自动释放压力 |
||
| 回流 / 蒸馏头 可以根据具体实验需求，通过调节阀门来切换冷凝回流，蒸馏两种工作模式 |
搅拌轴承 PTFE搅拌轴承，可满足高真空应用需求。 |
||
| 无死体积放料阀 一种带斜出口的无阻流量主轴阀，阀芯应压入而不翻转，阀壳内有一个额外的弹簧。从而增加阀座的弹簧压力，使主轴自动调节。这保证了在温度变化很大的情况下，有很好的密封性。 |
夹套进出口多通道阀 选配，可安装在反应釜夹套进口和出口端，可对入口压力进行检测和控制，并且便于对夹套内的导热介质进行更换和排放。 |
||
| 整体反应支架 紧凑型，时尚设计，能够将玻璃部件合理布置和固定在支架上  |
自动控制软件 选配，可配套AR1.8对反应釜进行综合控制，实验优化，数据记录等 |
||

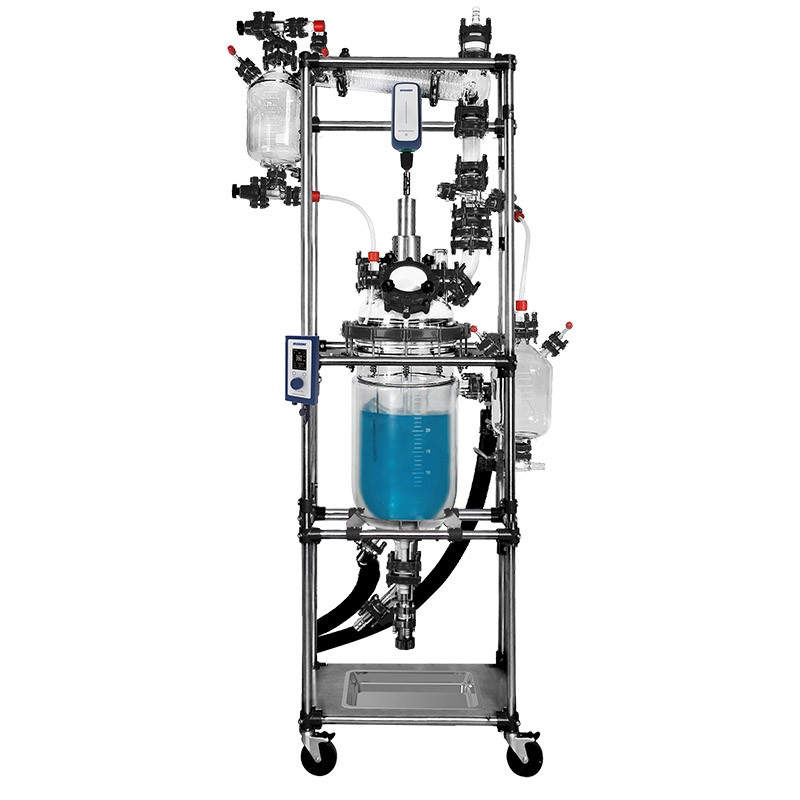

50L 反应釜套装
|
套装订货号 |
名称 |
描述 |
| BGR-1003-41 |
50L中试反应釜系统, Plus系列 |
套装包括：50L玻璃反应釜及附件，整体支架，蒸馏套件，分体式搅拌马达 |
技术参数
|
反应釜容积 |
50L |
|
法兰规格 |
DN400 |
|
放料阀 |
0-25mm |
|
釜盖开口 |
DN400, 1xDN50(CN) ,1xDN80,3xDN40, 1xDN25, 1xDN80 |
|
釜盖开口数量 |
7 |
|
玻璃材质 |
高品质硼硅3.3玻璃 |
|
温度范围 |
-20~200℃ |
|
釜内压力 |
-1~0.5bar, 标配爆破片 |
|
接液部分材质 |
硼硅玻璃 / PTFE / PFA |
|
夹套进出口规格 |
DN25 |
|
搅拌轴承类型 |
机械密封 |
|
搅拌马达 |
可在500RPM下长期工作，允许在800RMP下短期工作，如有更高转速需求，请联系博美玻璃（北京） |
|
搅拌杆直径 |
Ø28mm |
|
搅拌桨 |
锚式搅拌桨 |
|
冷凝面积 |
DN80 / 1.5m2 |
|
收集瓶体积 |
10L |
|
滴液漏斗体积 |
10L |
|
温度传感器 |
Ø6mm×900mm |
